目前TP-LINK无线路由器已经有很多款型号支持端口自定义功能、IPTV功能,这个简直是家里客厅只装有一个网口用户的福音啊,因为一般我们家里的无线路由器要放在客厅电视柜里,而看IPTV也需要从光猫的IPTV网口拉网线到电视柜的IPTV盒子,而路由器支持端口自定义功能、IPTV功能就能完美的解决这个问题。

TP-LINK无线路由器端口自定义功能IPTV功能设置教程

无线路由器IPTV 端口自定义

在某些家庭场景下可能会有接入多条宽带、连接NAS实现数据高速传输、IPTV数据传输的需求,目前部分家用无线路由器支持端口自定义功能,其中包含双WAN口、游戏加速、IPTV、端口聚合等功能,满足各种场景和应用的使用需求。

随着家用网络的发展,家庭用户的需求逐渐多样化,具体需求如下:

(1) 接入两条宽带(宽带叠加)

(2) IPTV点播/直播(IPTV电视盒子)

(3) 指定某个LAN口的数据优先转发(游戏专线)

(4) 通过端口汇聚连接NAS设备,实现带宽叠加的效果(NAS专线)

以上需求通过路由器的端口自定义功能就可以满足,下面介绍具体设置方法。



注:tplink路由器的管理后台地址是:tplogin.cn 或 192.168.1.1 进入后台后点击「路由设置」选择「端口功能自定义」

设置方法:

1、设置双WAN口

(1) 开启双WAN口开关,路由器将支持2条宽带接入,实现双线上网,带宽叠加,如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程

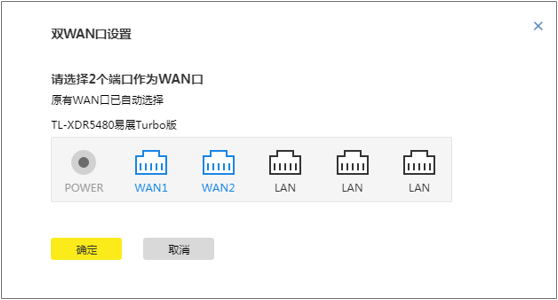

(2)  任意选择2个端口作为WAN口,点击确定。若选择SFP端口为WAN口,请使用光电模块与光猫连接,如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程

(3)  点击保存,配置生效,如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程



2、设置IPTV口

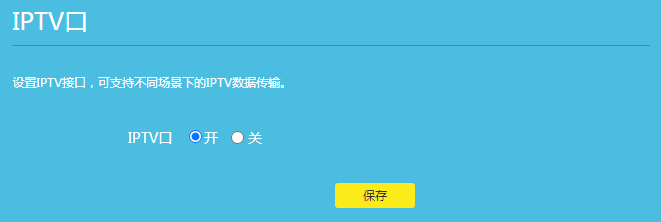

(1) 开启IPTV功能,可支持不同场景下的IPTV数据传输,如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程

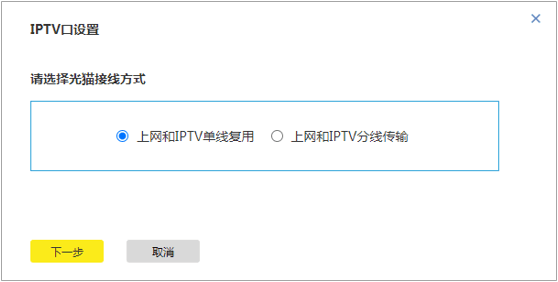

(2) 按需选择光猫接线方式,如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程

光猫接线方式:上网和IPTV单线复用

单线复用指的是路由器和光猫之间只连接1根网线,通过一条物理通道同时承载IPTV以及上网的业务流。如果家中弱电箱到电视柜只预留了1条网线,可以选择单线复用模式,如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程

首先设置用于连接机顶盒的IPTV口(可以将IPTV口设置在主路由或者子路由上,但不能同时在主路由和子路由各设置一个IPTV口),如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程

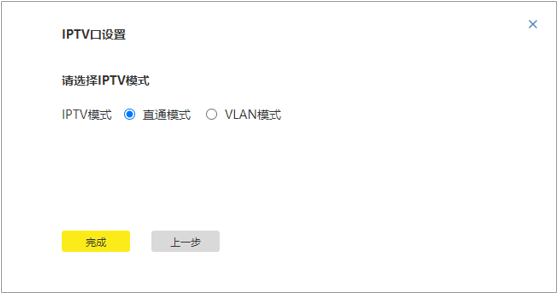

确定了IPTV接口后,按需选择IPTV模式,如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程

【直通模式】光猫上任意端口都可以播放IPTV和上网,均为复合口,如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程

VLAN模式】原始情况下光猫IPTV口和上网口是分开的,需要修改光猫配置,将光猫上特定接口变成复合口,并填写VLAN IDVLAN ID需要进入光猫查看,详情可查看这篇文章:一条网线实现路由无线上网+IPTV盒子(单线复用教程)
https://www.luyouwang.net/8416.html VLAN ID的数值必须要填写正确,否则IPTV可能观看。)

TP-LINK无线路由器端口自定义功能IPTV功能设置教程

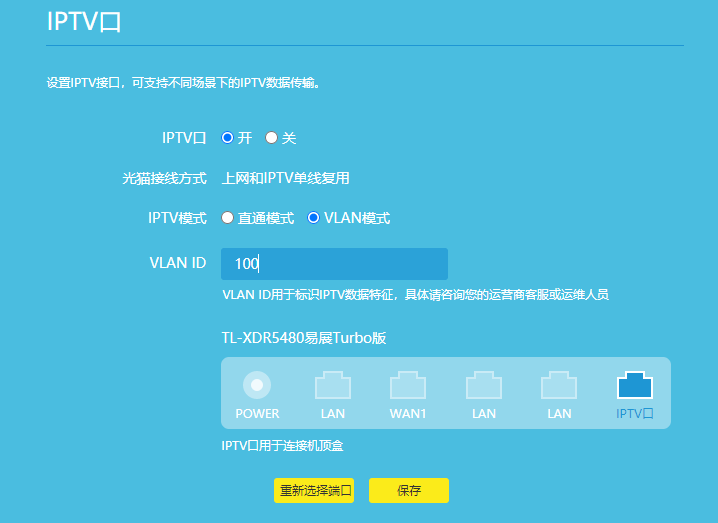

保存配置生效,如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程

光猫接线方式:上网和IPTV分线传输

分线传输可以解决光猫上网口和IPTV口分开的情况,路由器和光猫之间通过2根网线连接,一根用于上网业务,一根用于IPTV业务。如果弱电箱预留了足够的网线,并且不想更改光猫的配置,可以选择分线传输模式,如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程

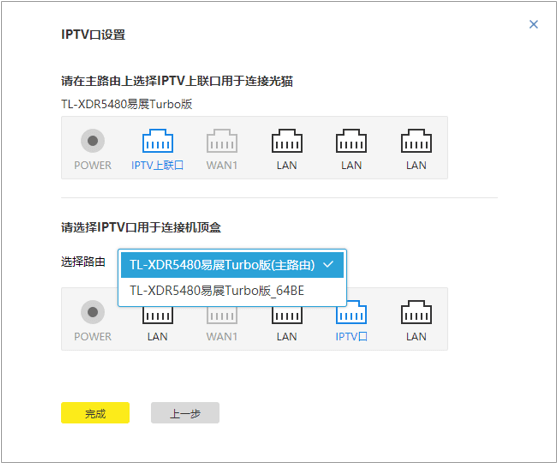

选择主路由上用户连接光猫的IPTV口。

选择用于连接机顶盒的IPTV口(可以选择主路由或者子路由),如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程

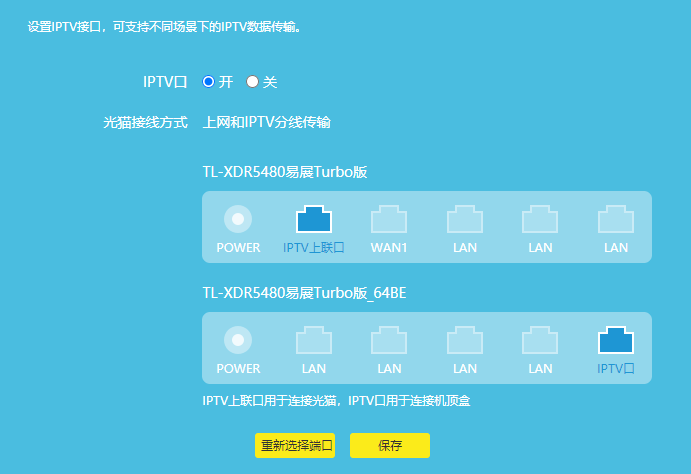

保存配置,如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程



3、设置游戏专用口

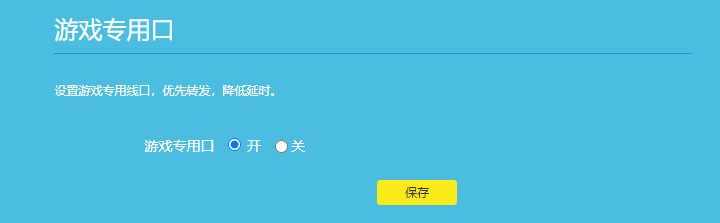

开启游戏专用口开关,实现数据优先转发,降低延时,如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程

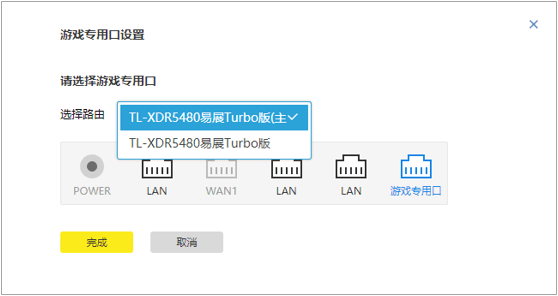

任意选择一个端口作为游戏专用口(非WAN口),可以选择主路由或者子路由,但是无法同时在主路由和子路由上各设置一个游戏专用口,如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程

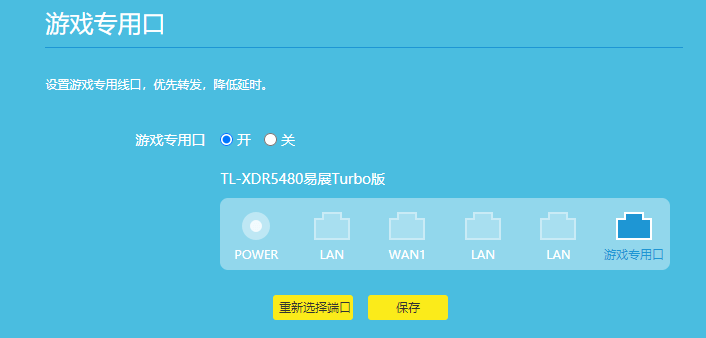

点击保存,配置生效,如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程



4、设置端口聚合

注意:要求对端设备的端口聚合类型为动态聚合。

开启端口聚合开关,将2个LAN口聚合,实现网口速率叠加,如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程

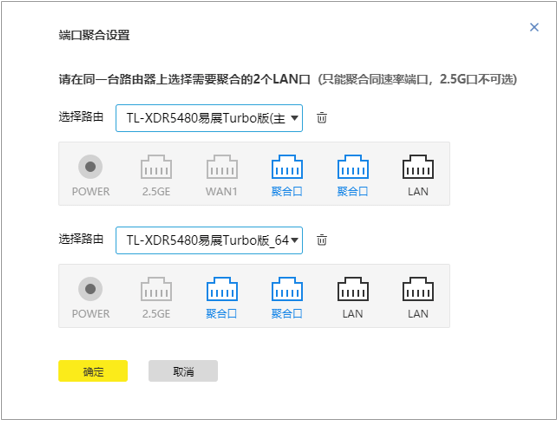

在同一台路由器上选择需要聚合的2个LAN口(非WAN口、非2.5G口),并且端口聚合可以分别在主路由和子路由上同时设置,如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程

点击保存,配置生效,如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程



5、更改SFP口速率

通常情况下选择自动模式即可,若对端设备的光口模式为强制1G或2.5G模式,此时需要修改路由器光口为1G或者2.5G模式。

(1) 设置SFP端口速率(自动、1Gbps、2.5Gbps),如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程

点击保存,配置生效,如下图:

TP-LINK无线路由器端口自定义功能IPTV功能设置教程
